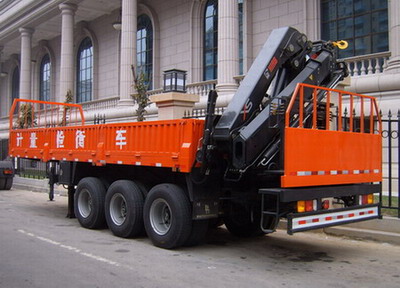

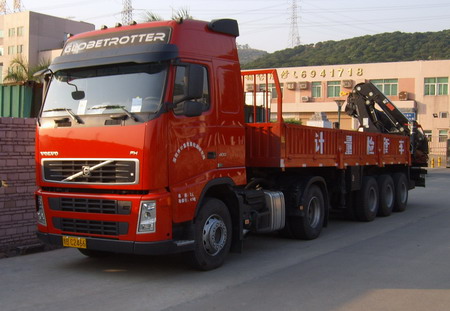

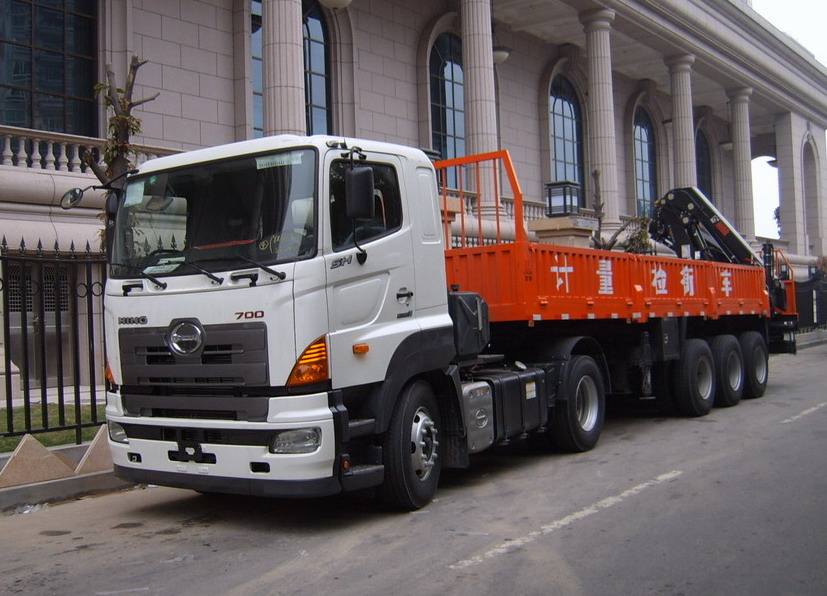

- 動態衡計量檢衡車-半掛式計量檢衡車BJQ9400JJH
- 發表于：2014-11-01 分類：計量檢衡半掛車（五、六軸） 瀏覽次數： 來源于：原創
一、檢衡車定義
計量檢衡車又稱為檢衡車，砝碼檢衡車，由底盤,砝碼,砝碼架,起重機,車箱等組成；計量檢衡車徹底革命了人力搬運砝碼進行衡器檢測的方式，利用專用裝置實現砝碼的機械化搬運，利用液力方式來模擬砝碼進行靜態檢測，并可進行動態檢測車輛載重衡器的移動式檢測設備，該車在檢測作業中方便快捷，而且精度特別高，使得公路計量檢測變得更為輕松、高效，為收費站道口等部門的正常收費的高效工作提供必要保證．也進步提高了交通質量�！ �
二、計量檢衡車組成：
A、車廂部分
|
【主要技術參數】 |
|||
|
產品名稱 |
計量檢衡半掛車 |
產品型號 |
BJQ9400JJH型計量檢衡半掛車 |
|
總質量(Kg) |
39980 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
|
外形尺寸 |
13000×2500×3580 |
|
整備質量(Kg) |
39980 |
貨廂尺寸 |
11550×2290×600 |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
輪胎規格 |
12R22.5,12R22.5 12PR |
輪距 |
1840/1840/1840 |
|
接近角/離去角(°) |
-/13 |
前懸/后懸 |
-/2420 |
|
軸數 |
3 |
軸距 |
6900+1310+1310 |
|
軸荷(Kg) |
-/24000(并裝三軸) |
最高車速(Km/h) |
|
|
其它 |
隨車起重機型號為HIAB166B-3CLX,最大起重載荷7000kg,自重2500kg;選裝隨車起重機型號為HIAB144E-2HIDUO,最大起重載荷5900kg,自重2200kg;選裝隨車起重機型號為HIAB122B-2CLX,最大起重載荷4000kg,自重2000kg;選裝隨車起重機型號為PK15500,最大起重載荷6100kg,自重1769kg;選裝隨車起重機型號為PK23500,最大起重載荷6900kg,自重2346kg;該車為道路稱重計量衡器專用移動式計量檢定用車。ABS型號:364279201,生產廠家:瀚德汽車產品(蘇州)有限公司。側防護裝置材料為Q235,與車架之間采用螺栓連接,截面尺寸為120*50。后下部防護裝置材料為Q235A,與車架之間焊接,截面尺寸為:130*100*2300(mm),離地間隙為470mm |
||
1、砝碼架配置：每個1噸,園型,砝碼架高度要達到砝碼高度的1/3，按砝碼生產企業技術提供尺
寸要求制作,保證砝碼放置平穩。
2、車廂與車頭為車輛出廠原裝同色漆質
3、車箱底部輔設≥4mm厚的防滑鋼
4、車廂橫梁、縱梁連接為鉚接結構
B、起重機部分
1、吊機后置，帶操作平臺
2、折臂式HV 147 E3，最大起重量≥6300kg，臂體為進口型材，一次成型六邊形，焊縫僅一條
3、回轉角度：≥380°
4、吊臂幅度≥9.23米
5、在吊臂伸展最長時，起重量≥1390 kg
6、吊機配置要求：
a.吊臂鋼板為進口700高強度鋼板
b.油泵為進口知名品牌
c.主要閥、鎖件及硬管、接頭為進口知名品牌
7、吊鉤及吊具（鐵鏈?zhǔn)剑┡c所配砝碼起吊架必須匹配
8、起重機產地：意大利
起重機性能參數
380°回轉，齒輪齒條式，全液壓。
1、轉臺結構
變截面等應力箱型框架結構，采用高強度鋼全焊接。
2、液壓系統
采用齒輪泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作，液壓傳動機構設計合理；
3、控制
常規控制，通過安裝吊機左右兩側的操縱桿控制，起重機的全部動作和速度可通過定位手油門進行快慢控制。
4、回轉機構
齒輪齒條式，全液壓。
5、伸縮臂
伸縮臂采用抗扭曲設計，采用高強度結構鋼制造，由2組變幅和3節伸縮臂組成，臂的截面為六邊形，使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現，可以實現0-9.23米區間任意臂長長度。
6、安全裝置
液壓系統：液壓平衡閥、液壓溢流閥、液壓雙向鎖；
7、吊鉤
起重機參數
|
1、最大起重量 |
6300(理論值) |
|||||
|
2、最大起重力矩（T.M） |
13.9 |
|||||
|
3、工作壓力 |
285 |
|||||
|
4、液壓系統推薦流量（L/min） |
25 |
|||||
|
5、回轉范圍（度） |
380 |
|||||
|
6、起重機自重 |
1595 |
|||||
|
7、起升性能參數 |
幅度 |
2.34 |
5.73 |
7.43 |
9.23 |
|
|
起重質量（KG） |
5825 |
2250 |
1715 |
1390 |
||
C、砝碼部分
一、砝碼參數
二、砝碼數量
砝碼數量：20個
砝碼重量：1噸\個
總計重量：8噸
