- 半掛廂式計量檢衡車-三軸半掛檢衡車-汕德卡廂式計量檢衡車方案介紹
- 發表于：2020-09-26 分類：計量檢衡半掛車（五、六軸） 瀏覽次數： 來源于：原創

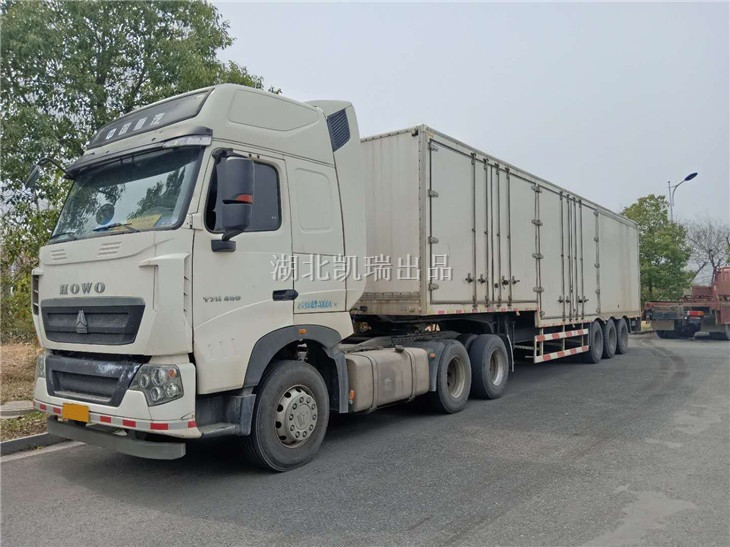

六軸廂式計量檢衡車通常由牽引車、計量檢衡車半掛車、隨車叉車、砝碼等四部分組成，其中牽引車可以選擇6*2（后提升后橋）或6*4任一種驅動形式；主要應用在高速公路動態衡檢測及檢定工作，簡圖如下：
一、T7H400 6×4牽引車主要參數及配置
A、整車參數
外廓尺寸/毫米 7,095×2,496×3,980
軸距/毫米 3,400+1,400
后懸/毫米 750
駕駛室 高頂駕駛室
自重/公斤 8,800
前回轉半徑（毫米） 2,915 / 2,465
后回轉半徑（毫米） 2,260 / 2,220
B、發動機
型號 MC11.40-60共軌發動機帶發動機冷啟動及壓縮空氣控制管理系統
排量 10.518 升
最大功率 400 馬力(298KW)/1,900rpm
最大扭矩 2,500牛米 (1,050~1,350轉/分鐘)
排放標準 國6
變速箱
型號 采埃孚ZF16S2530 TO變速箱，16個前進擋，2個倒擋.
C、前后橋
前橋 VOK-07下沉橋，拋物線形鋼板彈簧，配穩定桿。
后橋 MCY13Q單級減速橋，ECAS氣囊懸掛，后橋平衡桿，后橋差速鎖
速比 3.36
D、制動系統
(EBS)電子制動系統
防抱死制動系統(ABS)
驅動防側滑系統（ASR）
發動機排氣制動
空氣干燥器加熱
前橋盤式制動
雙管路制動連接
車輛坡道起步輔助系統
輕型鋁制儲氣筒
車輛穩定系統（ESP）
掛車制動裝置
E、燃油系統
油箱 600升鋁制油箱，右置，油箱蓋可鎖
尿素罐 75升/35L
油水分離器及柴油濾芯 帶加熱的油水分離器及柴油濾芯
F、輪胎
鋼制輪輞12R22.5
G、鞍座
JOST JSK 50鞍座，高度185 mm，安裝板高度 40 mm，中央潤滑系統
H、電氣系統
三相交流發電機28V/120A/3360W，電瓶2×12V/180Ah，駕駛室后配24V 7+4 孔掛車插座、掛車 ABS 插座。
I、駕駛室內配置
雙層豪華臥鋪，駕駛員氣墊座椅，副駕駛員機械減震座椅，可前后位置、靠背傾斜度可調，多處儲物空間，空調，收音機 + CD，天窗，中控鎖，機械式遮陽卷簾，左右門窗電動升降，閱讀燈，微塵過濾器，可加熱電動調節后視鏡，左右兩側廣角鏡, 前下視鏡，司機扶手，2把遙控鑰匙等。帶有駐車空調；
二、計量檢衡半掛車
計量檢衡半掛車由廂體、砝碼定位裝置、叉車定位裝置、尾部蹬車裝置等組成；
叉車通過尾部蹬車裝置上下叉車，并固定在車輛尾部，保證整體載荷的分布；
車輛行走狀態下，叉車固定在車廂內，尾部蹬車裝置通過動力單元液壓起升，廂體尾部帶有調整角度的斜面板體，通過舉升油缸保證在一個平面上；

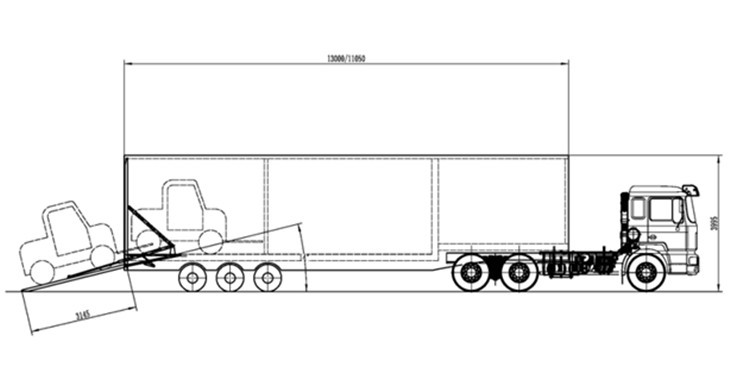

廂式檢衡車整體示意圖
※半掛車配置
加工定制： 是
種類： 廂式計量檢衡車
品牌： 匯斯誠牌
型號： DWJ9400廂式檢衡車（正在開發）
類型： 半掛
廂體材料： 鐵板/玻璃鋼
裝載重量： 40000（kg）
整車外形尺寸 13000,11500*2550*3950（mm）
鞍座承載： 16000（kg）
鞍座高度： 1320（mm）
輪胎規格： 10.00R20 16PR
輪胎數： 12
前懸半徑： 1100（mm）
有效載荷： 35000（kg）
性能描述：
側門為平開門；
尾門為蹬車裝置，為液壓提升，動力單元操作；
布置有叉車固定裝置，砝碼固定裝置；
內部帶有LED照明燈；
半掛車整體骨架為鋼制骨架，折彎鐵板采用焊接的形式在骨架表面，骨架材料經過酸洗、磷化、電泳處理；
車輛出廠前做淋水試驗，確保車輛的氣密性；
廂體材料：可選擇玻璃鋼，折彎板，鋁合金拼版等材料

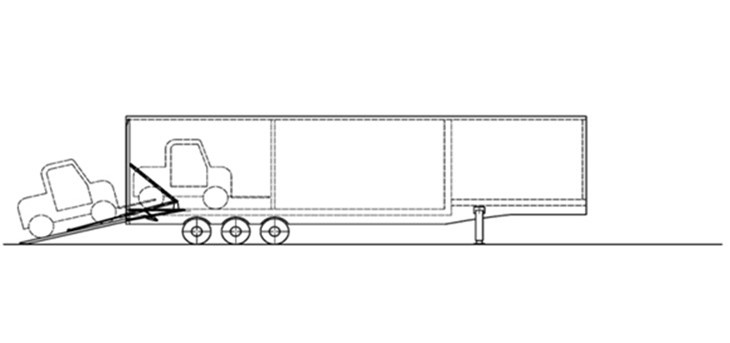

廂式檢衡車叉車卸車過程

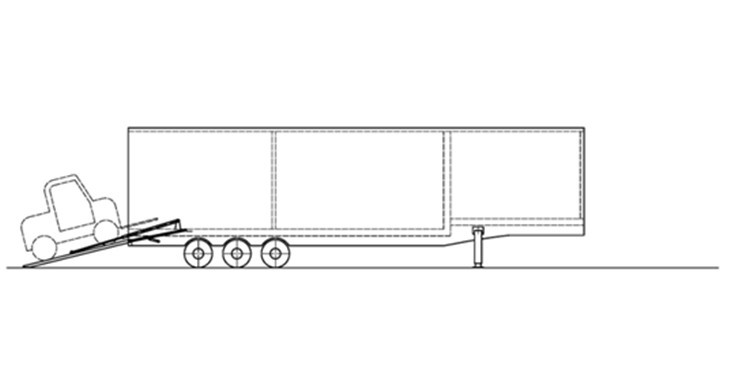

廂式檢衡車叉車裝車過程

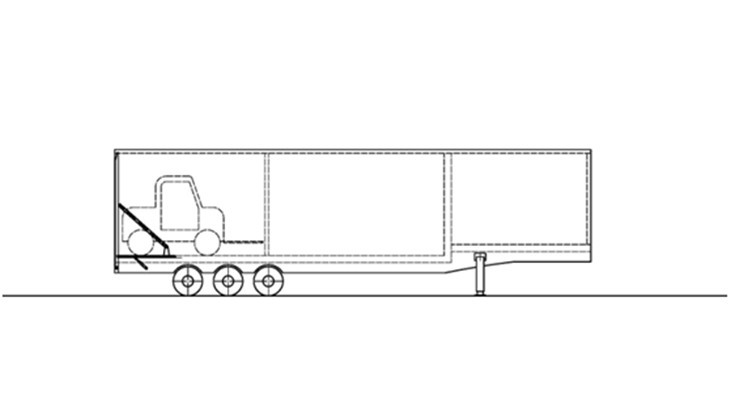

廂式檢衡車叉車裝載圖

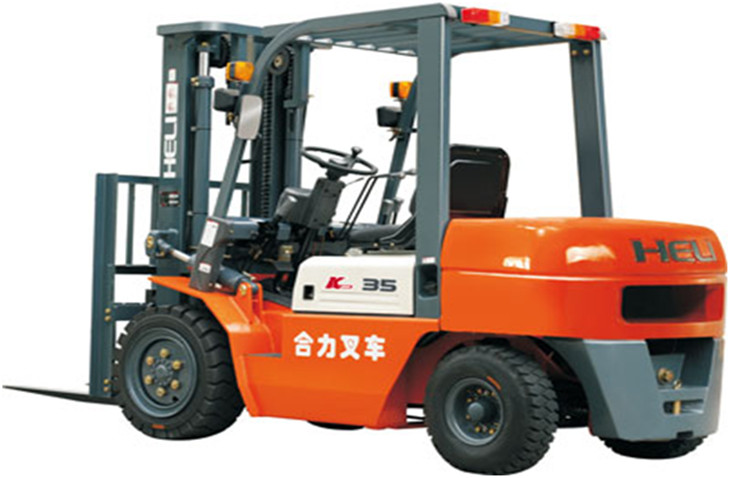

三、隨車叉車部分（合力K系列CPCD35內燃平衡重式叉車）
產品特點：
l 整車外形簡潔流暢，富有時代感。
l 采用整體式機罩，改善車體覆蓋件外觀，增加駕駛員腿部空間，減少因機罩和后底板配合不好而導致發動機機艙噪音外漏。
l 優化方向盤、座椅、儀表架等處人機工程尺寸，提高駕駛員的操作舒適性，進一步改善司機視野。
l 采用鑄造轉向橋，對關鍵部位進行密封，防水防塵效果可靠，提高了轉動連接件的壽命和可靠性；預留轉向油缸安裝缺口，方便油缸拆裝，安裝維修性能提高；轉向主銷與橋體鉸接處采用圓錐滾子軸承，可同時承受徑向和軸向力，大幅度提高轉向橋壽命同時降低了使用維護成本。
l 橫置油缸轉向橋與車架連接采用減振橡膠墊支撐，降低整車振動，提高操作者舒適性。
l 采用新型的方向盤調整機構，提高操作的舒適性。
l 帶有駕駛室，安裝有暖風系統，應對北方的低溫天氣。
l 機罩開啟角度可達80°
產品參數：
額定起重量 （kg）： 3500
動力形式 柴油
發動機型號 全柴發動機
全長(不帶貨叉) mm 2682
最大起升高度 mm 3000
載荷中心距 mm 500
全寬 mm 1225
全高(護頂架處) mm 2090
最小轉彎半徑(外側) mm 2400
最大行駛速度(滿載/空載) km/h 18/19
自重 kg 4770

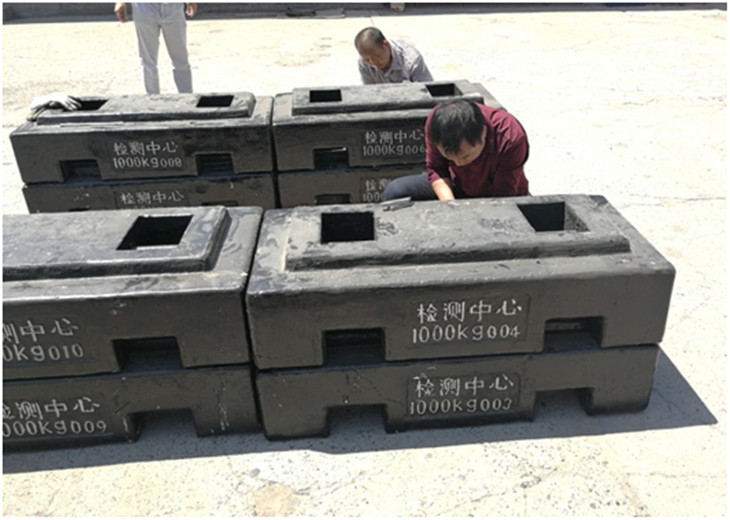

四、鑄鐵砝碼
(3.1)質量、準確度等級均符合JJG99-2006《砝碼》國家計量檢定規程的要求；
(3.2)形狀方形，可多層疊放裝卸，可用叉車裝卸，吊車也可多塊裝卸且在較小區域能夠擺放，底面設計為凹槽、頂面有凸臺，疊放時自動定位；
(3.3)質量達到國家M1 等級標準，表面光潔、無毛刺、無氣孔；
(3.4)M1 等級；1000kg/個，材質為鑄鐵，密度:7.1g/cm3；數量：30個；
(3.5)外形尺寸：1200*600*300mm；
(3.6)砝碼鑄有生產企業標識(正面鑄有**計量1000kg )；
（3.7)砝碼端面要鑄有編號如：01、02…20；每個砝碼要配有調整倉，調整倉螺栓采用不銹鋼內六方制造；
(3.8)砝碼提供法定質監部門檢定證書；

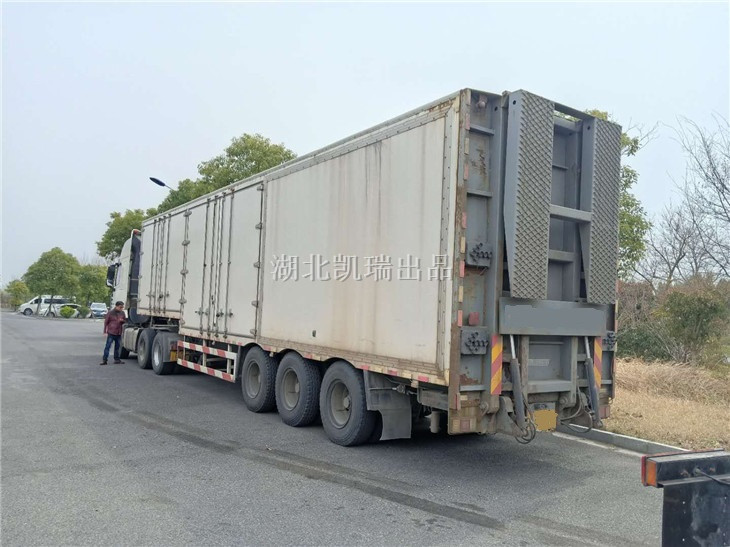

廂式計量檢衡車側面

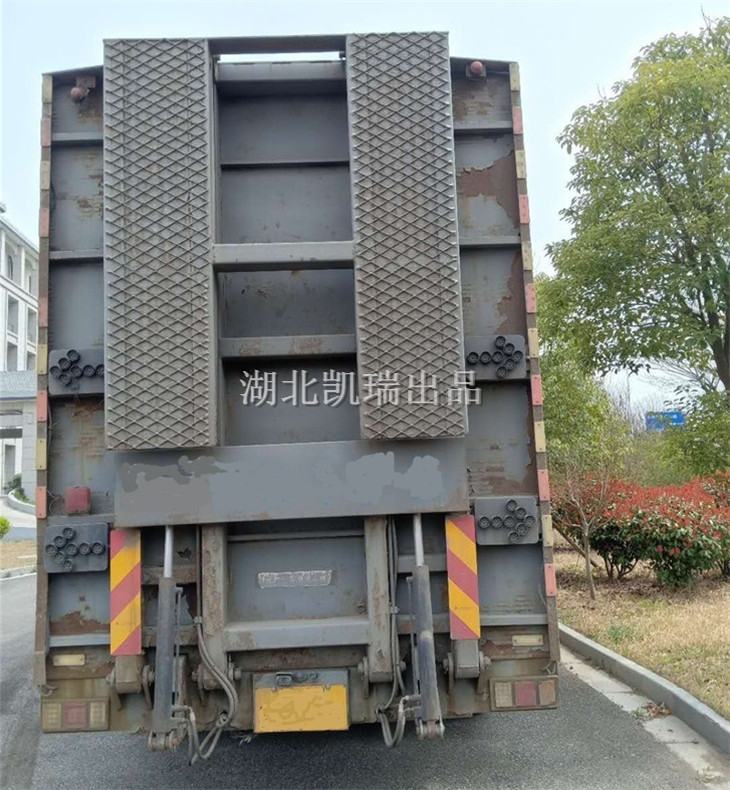

廂式計量檢衡車尾板圖
