- 三軸檢衡車-國六計量檢衡車-重汽三軸計量檢衡車DWJ5250JJH6
- 發表于：2020-09-11 分類：三軸計量檢衡車 瀏覽次數： 來源于：原創

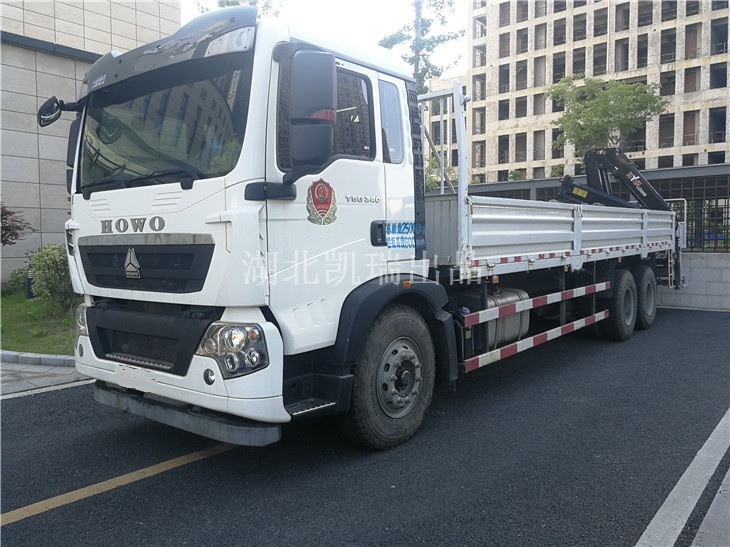

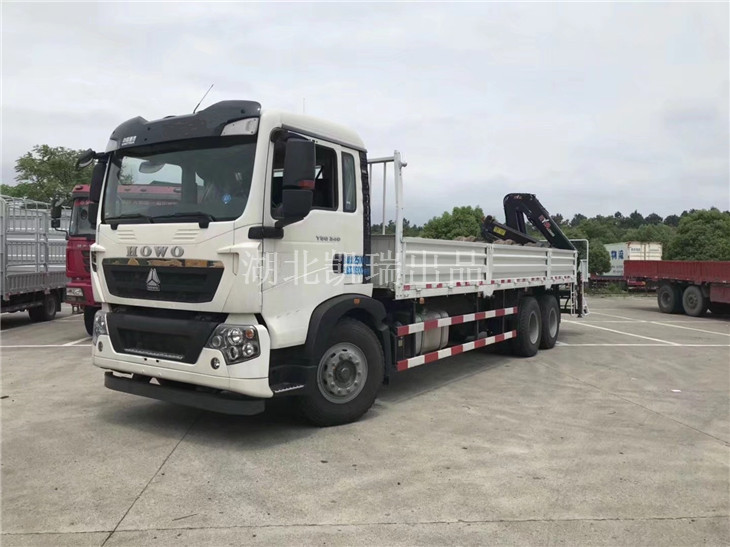

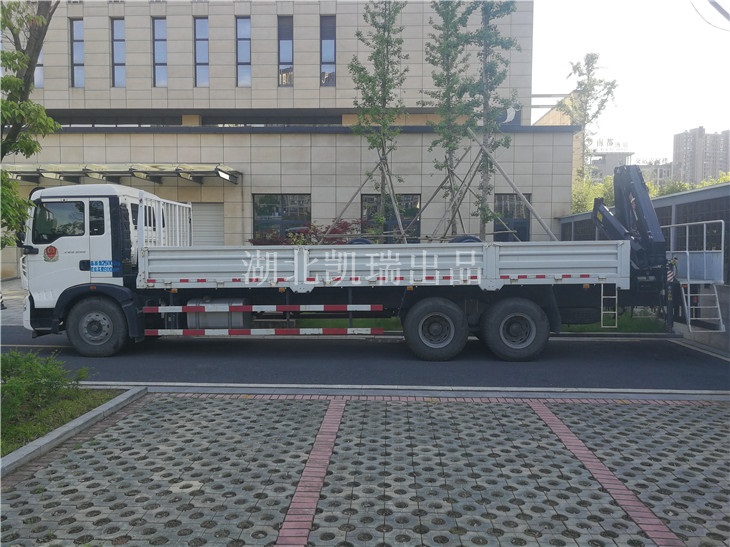

DWJ5250JJH6計量檢衡車
A、車體部分
1、整車型號：DWJ5250JJH6計量檢衡車（還未公示，正在開發）；
2、配置倒車影像系統；
3、安裝具有衛星定位功能的行駛記錄儀，ABS（制動防抱死系統），加裝空調
4、柴油發動機：中國重型汽車集團有限公司MC07.34-60國六排放，功率≥251 kW，排量：6870ml;
5、底盤：重汽豪沃T5G底盤ZZ1257N464GF1;
6、整備質量：≥24805kg;
7、驅動形式：6*4驅動；
8、外形尺寸： 10600×2550×3620（mm）；
9、軸距：4575+1400（mm）；
10.變速箱：10檔變速箱；
11、總質量：25000kg；
12、駕駛室準乘人數：3；
13、輪胎規格：11.00R20；
B、車廂部分
1、砝碼架配置：砝碼架高度要達到砝碼高度的1/3，按砝碼生產企業技術提供尺寸要求制作,保證砝碼放置平穩。配備隨車工具箱；
2、車廂與車頭為同色油漆；
3、車箱底部輔設≥5mm厚的防滑鋼板；
C、起重機部分
1、吊機后置，帶操作平臺；在車輛兩側操作，同時車上配置高位站臺可車上操作
2、折臂式HB120 E2，最大起重量≥6000kg，臂體為進口型材，一次成型六邊形，焊縫僅一條
3、回轉角度：≥380°
4、吊臂幅度≥8米
5、在吊臂伸展最長時，起重量≥1375 kg
6、吊機配置要求：
a.吊臂鋼板為進口700高強度鋼板
b.油泵為進口知名品牌
c.主要閥、鎖件及硬管、接頭為進口知名品牌
7、吊鉤及吊具（鐵鏈?zhǔn)剑┡c所配砝碼起吊架必須匹配
8、起重機產地：意大利，符合歐標EN12999H1/B3，中等載荷10萬次工作循環；隨車起重機原裝進口；
9、提供免費培訓
10、配有高壓過濾器、服務提醒計時器、兩側控制位均配水平指示器
11、支腿：液壓式伸縮支腿。
起重機性能參數
380°回轉，齒輪齒條式，全液壓。
1、轉臺結構
變截面等應力箱型框架結構，采用高強度鋼全焊接。
2、液壓系統
采用齒輪泵通過取力器、變速箱與柴油發動機聯接。吊機液壓系統開式油路控制。操作起鉤/降鉤、回轉、變幅、伸縮等起重動作，液壓傳動機構設計合理；
3、控制
常規控制，通過安裝吊機左右兩側的操縱桿控制，起重機的全部動作和速度可通過定位手油門進行快慢控制。
4、回轉機構
齒輪齒條式，全液壓。
5、伸縮臂
伸縮臂采用抗扭曲設計，采用高強度結構鋼制造，由2組變幅和2節伸縮臂組成，臂的截面為六邊形，使吊臂具有極高的穩定性。全部動作通過2組變幅油缸和1根雙作用往復式液壓油缸帶動實現，可以實現0-9.23米區間任意臂長長度。
6、安全裝置
液壓系統：液壓平衡閥、液壓溢流閥、液壓雙向鎖；
7、吊鉤
主鉤：30噸級拉力鉤
起重機參數
|
1、最大起重量 |
11250(理論值) |
|||||
|
2、最大起重力矩（T.M） |
11.9 |
|||||
|
3、工作壓力 |
310 |
|||||
|
4、液壓系統推薦流量（L/min） |
25 |
|||||
|
5、推薦油箱容積（L） |
100 |
|||||
|
6、回轉范圍（度） |
380 |
|||||
|
7、起重機自重 |
1415(不含支腿重量，支撐腿自重150kg) |
|||||
|
8、外觀尺寸（mm:B×H×S） |
2500×2455×820 |
|||||
|
9、起升性能參數 |
幅度 |
1 |
2.45 |
4.32 |
6.13 |
8 |
|
起重量 |
11250 |
4560 |
2606 |
1825 |
1375 |
|
