- 廂式計量檢衡車伸縮板式技術方案
- 發表于：2020-09-20 分類：技術支持 瀏覽次數： 來源于：原創
廂式計量檢衡車一般由底盤、叉車、車廂、砝碼、砝碼定位裝置等幾部分組成，總質量由于底盤軸數不同又分為26噸或32噸，廂體結構不同，又可分為飛翼式、平開門、卷簾門式，可以選用合力牌3.5噸叉車，現簡單介紹如下。
廂式檢衡車系統技術參數發展現狀主要由三種技術流派組成：折疊尾板式、伸縮尾板式、斜拉尾板式，現在著重介紹伸縮尾板式廂式計量檢衡車，是由固定板和伸縮尾板組成，固定板為廂式車尾門，伸縮板主要是為了增加尾板長度，減少斜坡，可以保證叉車正常上下車輛。

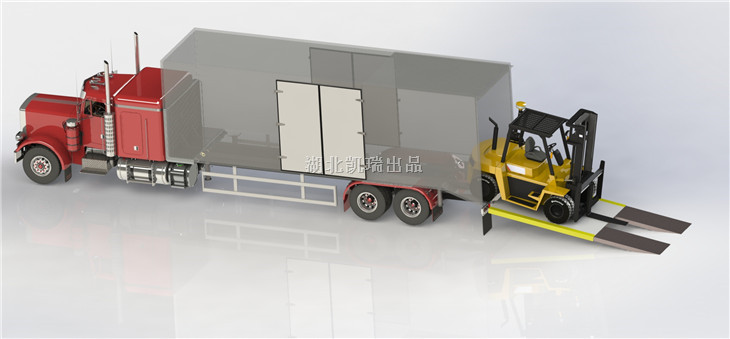

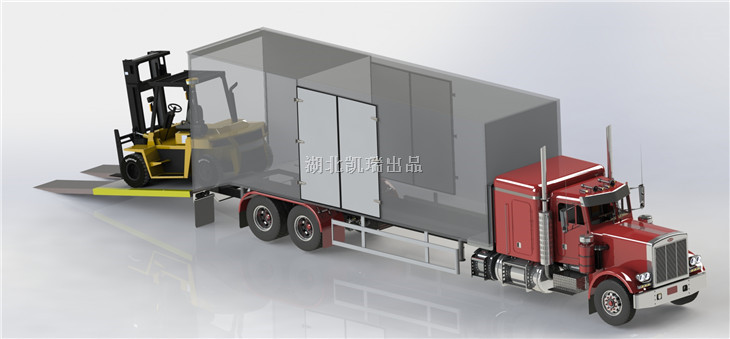

伸縮尾板安裝于車廂后部，尾板的翻轉由兩個液壓桿組成的液壓系統整體驅動，液壓尾板內帶有兩根伸縮缸，保證尾板的伸縮，且尾板與地面接觸部分帶有剛性支撐裝置，叉車通過該裝置上下車輛，車輛運行時鎖緊在車廂內，在工作完成后，為保證安全，整個裝卸系統緊鎖在檢衡車上。主要技術參數如下：
1.液壓系統額定工作壓力（Mpa） 20
2.裝卸時間 ＞600
3.最大承載重量 5000
4.材料材質：高強度鋼板；外面為樹脂材料(或瓦楞板），整體具備防水；
5.操作方式：有線（無線）遙控操作；
6.支撐裝置：帶有液壓伸支撐裝置；
7.帶有工作警示燈，整體照明裝置，整體式安裝架；
8.配裝有叉車固定裝置及鎖緊裝置，保證叉車隨車運行安全；
9.車廂尾部車門為伸縮式液壓尾板設計，尾板平面為防滑式鋼板，保證叉車上下有足夠摩擦力；尾板為兩段，一段為車廂門，一段為伸縮延長段，降低坡度；

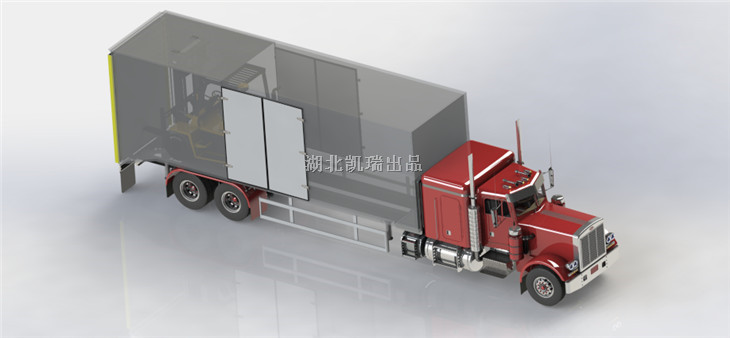

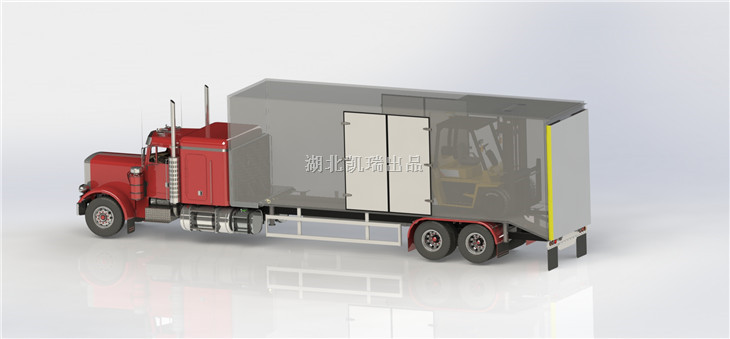

10.原理圖及展示圖
